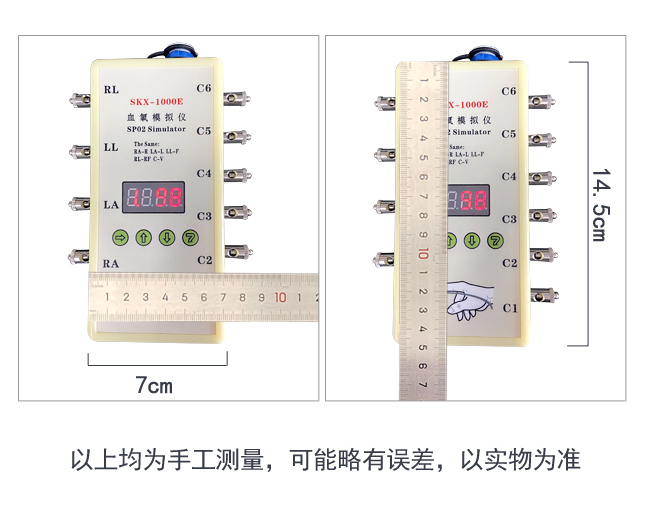

尺寸重量說明（以下均為手工測量，可能略有誤差，具體以實物為準）

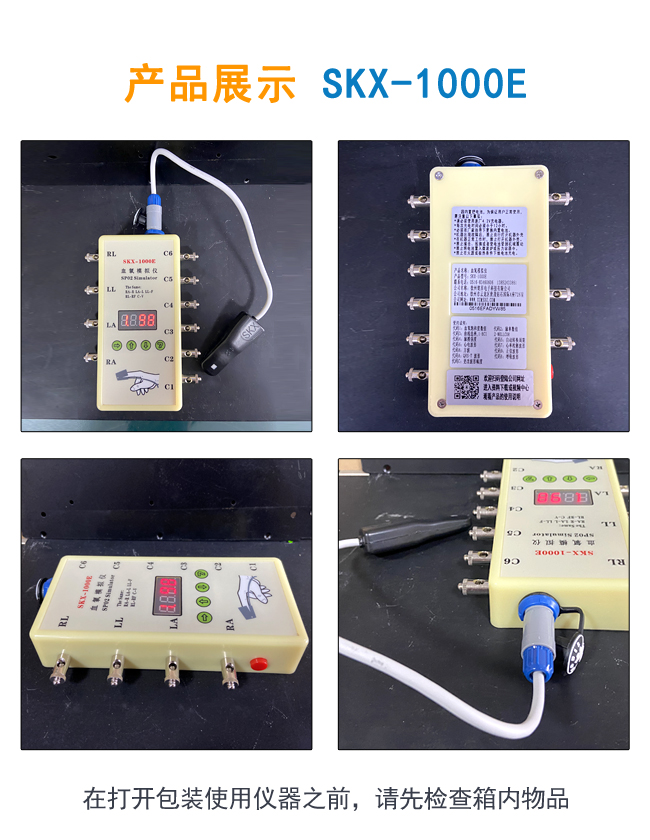

SKX-1000E 血氧模擬儀（血氧+心電二合一功能數碼顯示） 使用說明

性能簡介

血氧部分性能介紹

◆  外置式模擬手指，可以方便連接任何血氧類檢測儀器；

◆  是一款多功能光學模擬儀，內置常用的BCI、Nellcor，MinDray，Masimo四種波形曲線；

◆  血氧飽和度模擬范圍：

    80%、85%、90%、98%，4點數值檢測校準，誤差≤1%

    60%、65%、70%、75%，4點數值檢測校準，誤差≤2%

◆  脈率模擬范圍：

    30bpm、60bpm、80bpm、100bpm、120bpm、160bpm、180bpm、240 bpm共8個測試點，誤差≤1bpm；

◆  脈搏強度范圍：

    1%、2%、4%、5%、20%

心電部分性能介紹

◆  正常的心電波形，不同幅度及種類的12導同步波形；

◆  正反方向的心率檢測波形；

◆  方波，使用方波測量掃描速度；

◆  正弦波，測量幅頻特性；

◆  可改變T波幅度，心率數值，R波幅度，R波寬度的模擬QRS波形；

◆  可改變呼吸率的呼吸波形+心電波形；

◆  可以設置心電波形信號幅度；

波形代碼介紹

本型號模擬儀的波形代碼功能如下內容：

1、血氧飽和度數值，設置模擬儀的血氧數值；

2、脈率數值，設置模擬儀的脈率數值；

3、選擇血氧飽和度的數據曲線；

4、正常的心電波形，不同幅度及種類的12導同步波形；

5、正負三角波形；

6、方波，使用方波測量掃描速度；

7、正弦波，測量幅頻特性；

8、改變T波幅度，心率，R波幅度，R波寬度的模擬QRS波形；

9、模擬呼吸波形；

A、設置信號的幅度大小；

注意：

①  本模擬器上電后自動產生血氧數值為98%，脈率為80bpm，NELLCOR曲線的血氧參數數據和代碼是4的正常心電波形和呼吸率為15bpm的呼吸波形。

②  在血氧模擬手指上有

③  本模擬儀開機時默認Ⅱ?qū)?lián)幅度是1mV，在心率檢測波形、方波、正弦波、QRS波中，Ⅱ?qū)?lián)的幅度都是1mV。

④  當電池電量低于一定數值時，數碼管顯示的內容將閃爍顯示，表示電量不足，只能再持續工作4小時左右。這時請注意心電波形的幅度會有所降低。

⑤  心電部分的心電圖機接法：RA-R（右手），LA-L（左手），LL-F（左腿），RL-RF（右腿），C1-C6胸導。

⑥  心電部分的監護儀接法：RA-右手（白色），LA-左手（黑色），LL-左腳（紅色），RL-右腳（綠色），C1-C6胸導（棕色）。

⑦  心電部分的三導聯接法：RA-右手（白色），LA-左手（黑色），LL-左腳（紅色）

⑧  不同的標識對應接法：L-LA  R-RA  RF(N)-RL  F-LL  C-V。

按鍵說明

一共有四個按鍵，依次為選擇鍵、增加鍵、減小鍵、確認鍵，另外還有一組組合鍵。

選擇鍵:

此按鍵用來選擇要改變的參數，共有4個LED管來顯示4個代碼，從左到右，分別代表顯示的內容

1代表波形代碼，2-4代表要更改的參數（2代表數值的百位，3代表十位，4代表個位）

LED管右下腳的亮點，表示選中的參數；可以進行更改。

增加鍵：

當使用選擇鍵選擇好更改內容后，使用此鍵進行參數更改。

減小鍵：

當使用選擇鍵選擇好更改內容后，使用此鍵進行參數更改。

確認鍵：

當參數更改完畢后，此鍵確認后將確認參數的更改，并產生相應的波形。

組合鍵：

按下選擇鍵的同時，再按下確認鍵，先松開確認鍵，再松開選擇鍵，再次按兩下確認鍵，則選擇了組合功能，將顯示不同的內容。

分別說明用各個代碼對應的操作方法：

1.  血氧數值：

★  血氧數值設置選擇為80%、85%、90%、98%，4點數值檢測校準，誤差≤1%；

                                   60%、65%、70%、75%，4點數值檢測校準，誤差≤2%；

★  初始數值：98%，通過增加、減小按鍵可以直接選擇并設置血氧數值。

2.  脈率數值：

★  脈率數值設置選擇為：30bpm、60bpm、80bpm、100bpm、120bpm、160bpm、180bpm、240 bpm共8個測試點；

★  誤差≤1bpm；

★  初始值為80bpm，通過增加、減小按鍵可以直接選擇并設置血氧數值。

3.  波形數據曲線選擇：

★  內置常用的 BCl、Nellcor、MinDray、Masimo 四種波形曲線

4.  正常心電波形

★  心率設置范圍：10-250bpm；（初始數值：60bpm）

★  信號幅度固定。

5.  正負心率檢測波形：

★  頻率范圍：10bpm-400bpm；（初始數值：75bpm）

★  幅度范圍：0.1mV-4mV（10：0.1mV，400：4mV）

★  2種模式，模式一：正向波形，模式二：負向波形；通過組合鍵進行選擇。

6.  方波：

★  頻率范圍：0.1Hz-10Hz；（10：1Hz   100：10Hz）（初始數值：1Hz）

★  幅度范圍：0.1mV-4mV（10：0.1mV，400：4mV）

7.  正弦波形：

★  頻率范圍：1Hz-100Hz；（初始數值：10Hz）

★  幅度范圍：0.1mV-4mV（10：0.1mV，400：4mV）

8.  模擬QRS-T波形

★  此波形共有4種工作模式，模式一：可以改變T波的幅度；模式二：設置波形頻率；模式三：設置QRS波形的幅度；模式四：設置QRS波形的寬度，工

     作模式之間依次通過組合鍵進行轉換。

★  T波的幅度設置范圍：0.01mV-2mV；（初始數值：10）

★  波形頻率設置范圍：20bpm-300bpm；（初始數值：75）

★  QRS波形的幅度范圍：0.1mV-2mV；（初始數值：1mV）

★  QRS波形的寬度范圍：10ms-150ms；（初始數值：80ms）

9.  模擬呼吸波形：

★  頻率范圍：5-150次/分。（初始數值：15bpm）

★  請注意，呼吸導聯為RA-LL，基線阻抗為1K。如果監護儀呼吸導聯為其他導聯，請設置監護儀的相應參數或者更改對應的導聯連接方式。

A.  信號幅度設置：

★  幅度范圍：0.1mV-4mV（10：0.1mV，400：4mV）；（初始數值：100）

★  請注意，此幅度設置將影響到5、6、7的波形幅度。
