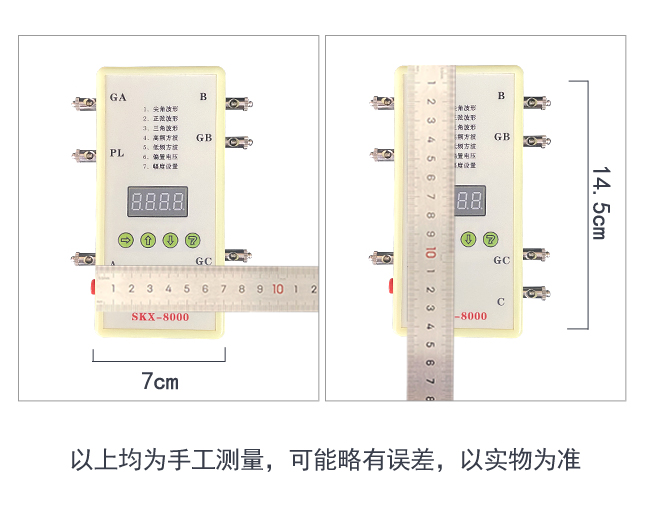

尺寸重量說明（以下均為手工測量，可能略有誤差，具體以實物為準）

本模擬儀可以輸出如下波形：

①  尖角波

②  正弦波

③  三角波形

④  高頻方波

⑤  低頻方波

⑥  偏置電壓

⑦  幅度設置

數碼管第一位數字代表的是波形類型，分別代表上述波形，通過更改此位數字來產生不同的波形。

輸出說明：同步三路波形輸出，一路偏置電壓輸出。

A-GL  第一路標準信號輸出，信號輸出幅度范圍：200uV-10uV

B-GB  第二路標準信號輸出，信號輸出幅度范圍：2000uV-100uV

C-GC  第三路標準信號輸出，信號輸出幅度范圍：2000mV-100mV

PL      偏置電壓信號輸出，信號輸出幅度范圍：600mV-0mV

GA,GB,GC是公共端，A，B，C分別為信號輸出端，如果需要測試偏置電壓，請將信號端負極連接PL端。

波形詳細說明：

1、尖角波形：底部寬度：10ms-150ms

                      心率范圍：20bpm-200bpm

2、正弦波形：頻率范圍：1Hz-100Hz

3、三角波形：頻率范圍：1Hz-100Hz

4、高頻方波：頻率范圍：100Hz-10000Hz

5、低頻方波：頻率范圍：0.5Hz-90Hz

6、偏置電壓：頻率范圍：0mV-500mV

7、幅度設置：幅度范圍：1-200

                        第一通道（A-GA）幅度定義：200代表200uV，10代表10uV。200uV-10uV誤差范圍2%。

                        第二通道（B-GB）幅度定義：200代表2000uV，10代表100uV。2000uV-100uV誤差范圍2%。

                        第三通道（C-GC）幅度定義：200代表2000uV，10代表100uV。2000uV-100uV誤差范圍2%。

                        當數值設置為5以下時，誤差相對應要增加，測試結果設置為1時對應的誤差范圍＜5%

整機功耗：

整機功耗＜48mA 滿電后可工作48小時。

更詳細的說明請下載操作手冊
