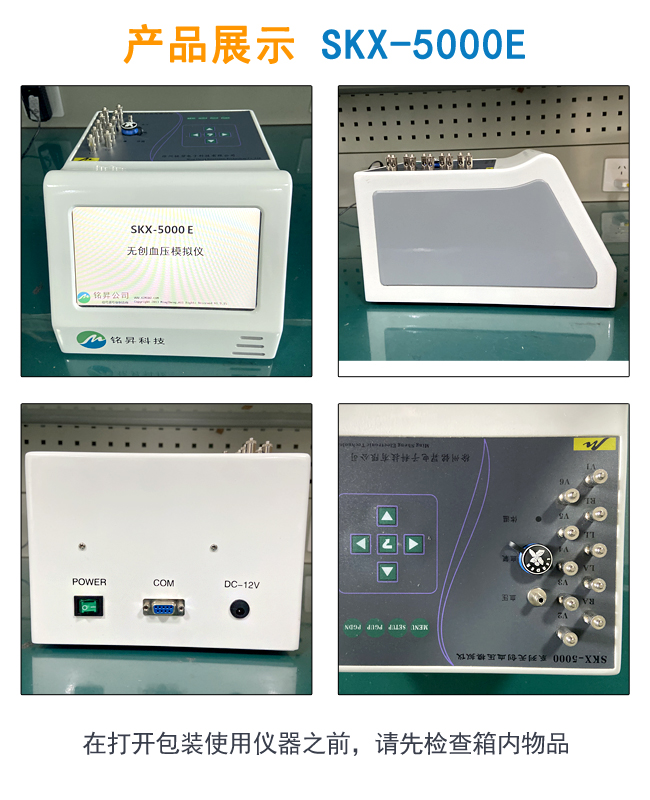

SKX-5000E  無創血壓模擬儀（功能三合一心電、血壓、血氧）

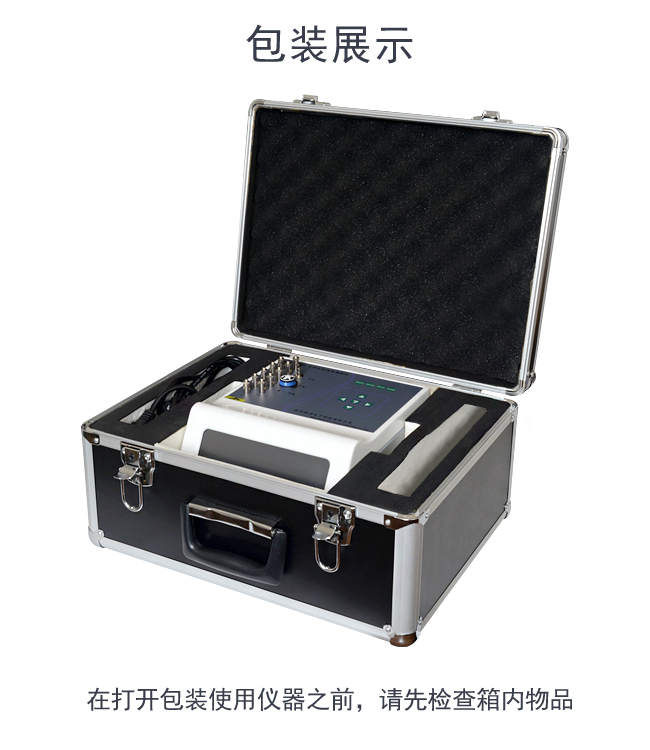

SKX-5000E 產品標準配置：

★  7英寸彩色顯示屏，配備觸摸屏+按鍵操作

★  內置4節大容量磷酸鐵鋰電池，可連續長時間工作，可以適量測量一定數量的血壓

★  配備外置電源適配器

★  配置一個三通及若干變徑直通，若干皮管，用于測試血壓計時使用。

SKX-5000E 適用范圍

       從患者身體通過袖帶檢測獲得人體的脈搏信號，經過放大和傳輸這些信號，得到脈搏波震蕩的波形，根據一定算法，得到人體血壓數值。本模擬儀就

是根據此原理，通過一定裝置來模擬人體在不同袖帶壓力狀態下的不同脈搏波，來進行模擬人體血壓的數值。特別請注意的是本模擬儀適用于階梯放氣、

階梯充氣測量的血壓檢測方式，適用于使用示波法測量血壓的儀器設備的檢測。

尺寸重量說明（以下均為手工測量，可能略有誤差，具體以實物為準）

特性

★  臂式和腕式袖帶監護儀的動態血壓（BP）模擬

★  內置氣泵：用于高壓和低壓放氣檢查、泄露檢查及提供壓力源

★  內置兒童袖帶：可以不接袖帶，直接對無創血壓監護儀進行測試

★  采用高精度壓力傳感器，數值更加精準

★  具有對血壓儀器進行壓力校準功能

★  集成《JJG692-2010》標準，按照軟件流程操作即可完成標準檢測。

性能測試：

本血壓模擬儀可以完全保證測量數據的穩定性及準確性。

技術參數：

量            程：  （0~60）kPa

精  度 等 級：  ±0.1%F.S

絕  對 誤 差： ＜0.5mmHg（0mmHg-300mmHg）

靜  態 壓 力：  0mmHg到450mmHg

壓    力    源：  可以產生15mmHg-400mmHg壓力

壓  力 測 試：  壓力端口靜態壓力從0mmHg-450mmHg

壓力分辨率：  0.1mmHg

脈  搏 范 圍：  30bpm-250bpm

脈  搏 容 積：  0.10cc-1.20cc

泄    漏   率： ≤0.4mmHg/分鐘，在500mL容積，300mmHg時

                        ≤1mmHg/分鐘，在100mL容積，300mmHg時

標準血壓模擬數值（動態血壓值模擬）:

血壓：30/10(16)                       脈搏 80

血壓：50/30(36)                      脈搏 80

血壓：60/30(40)                     脈搏 80

血壓：80/50(60)                     脈搏 80

血壓：100/65(76)                  脈搏 80

血壓：120/80(93)                  脈搏 80

血壓：150/100(116)              脈搏 80

血壓：200/150(166)              脈搏 80

血壓：255/195(215)              脈搏 80

以上參數為默認值，脈搏和脈搏容積可以在設置范圍內任意調整

SKX-5000E血氧部分性能

★  是一款多功能光學模擬儀，外置式模擬手指，可以方便連接任何血氧類檢測儀器；

★  曲線選擇：

     BCI，NELLCOR，MINARY，MASIMO，BioLight，EDAN，Creative，OmiMax，

     初始值NELLCOR；

★  脈搏強度的設置范圍：

     1%，2%，4%，5%，10%，20%；

★  直流分量：0-127；

★  靈  敏  度：正常、高；

★  血氧飽和度模擬范圍：

     80%、85%、90%、98%，4點數值檢測校準，誤差≤1%；

     60%、65%、70%、75%，4點數值檢測校準，誤差≤2%；

★  心率模擬范圍：

     30bpm、60bpm、80bpm、100bpm、120bpm、160bpm、

     180bpm、240 bpm共8個測試點，誤差≤1 bpm

SKX-5000E采用按鍵+觸摸的操作方式，一共有9個按鍵

★  MENU菜單鍵：進入到系統主界面的快捷按鍵，可以在此界面選擇需要的菜單項。

★  SETUP設置鍵：進入系統設置界面的快捷按鍵。

★  PGUP上翻頁：在軟件中如果顯示內容大于屏幕時，使用此按鍵進行翻頁顯示

★  PGDN下翻頁：在軟件中如果顯示內容大于屏幕時，使用此按鍵進行翻頁顯示

★  ↑上鍵：在波形設置界面里，移動光標，在確認選項后更改選項內容。

★  ↓下鍵：在波形設置界面里，移動光標，在確認選項后更改選項內容。

★  ←左鍵：在波形設置界面里，移動光標，在確認選項后更改選項內容。

★  →右鍵：在波形設置界面里，移動光標，在確認選項后更改選項內容。

★  ENTER回車鍵：確認選擇的內容

如果儀器配置為編碼器，則取消4個方向鍵及回車鍵，使用編碼器代替，按下編碼器相當于回車按鍵，左右旋轉進行項目選擇。

觸摸屏操作時，只可以操作大的選項按鈕，小選項將自動忽略。
