尺寸重量說明（以下均為手工測量，可能略有誤差，具體以實物為準）

H2-2000KUI 產品標準配置

1、2.8英寸彩色顯示屏，按鍵操作；

2、選配內置4節18650鋰電池，可連續長時間工作，去除干擾；

3、配備外置電源適配器；

4、配置10個通用心電接頭，可以連接扣式，夾式，香蕉插等多種心電導聯線；

5、配置實體按鍵和編碼器，操作更加方便；

6、中英文菜單式界面操作，更改參數更加方便，參數配置顯示明顯；

7、標配數據庫包括MitBih,ahadb,cudb，fibDB, ventDB, sventDB,nstdb,ansiaami（室速）等,數據庫文件還原時可以更改設置不同采樣率及幅度進行

     還原；

8、多達60多種異常波形同步12導聯輸出，更多的組合異常波正在添加中；

9、可以自定義數據波形，存儲于U盤中，通過模擬儀進行回放；

     A、可選配多達290條真實異常波形數據庫，復合異常心電波形，多種疊加異常波形；

     B、可選配3000多條真實波形庫，用于驗證各種算法；

10、H2-2000KUI在H2-2000KU基礎上，可選配IBP功能(電信號)

11、SKX-5000IBP有創壓模擬器(液體壓力信號輸出)

H2-2000KUI 適用范圍

★  便攜式監護儀和電池供電的監護儀

★  基于心電圖的手術室和重癥監護的心率監護儀

★  使用遙測的重癥和轉送心電監護儀

★  新生兒/小兒監護儀

★  心率失常監護儀和除顫監護儀

★  帶顯示屏幕的心電圖機

★  各種具有分析功能的心電圖機類設備

★  各類監護儀中的IBP功能

可以初步檢測上述設備的性能參數及功能參數

H2-2000KUI 性能介紹

心電部分性能介紹：

①  采用10個萬用心電接頭，可以方便快捷連接監護儀、心電圖機等心電類產品導聯線；

②  正常的心電波形，可以輸出不同幅度及種類的12導同步波形I，II，III，AvR，AvL，AvF，V1，V2，V3，V4，V5，V6；

③  心率檢測波形（尖角波形），用于檢測心率范圍；

④  方波，使用方波測量掃描速度及測試低頻特性；

⑤  正弦波，測量幅頻特性；

⑥  QRS-T波，可改變T波幅度，心率數值，R波幅度，R波寬度的模擬QRS波形，通過改變R波的底部寬度來模擬成人或者兒童或者新生兒的心電波形；

⑦  通過RA-LL標準Ⅱ?qū)?lián)輸出呼吸波形，基線阻抗固定為1K，阻抗變化大約為2Ω的阻抗呼吸波形，可以改變呼吸波形的幅度（可改變阻抗）并可改變呼

       吸率的數值；

⑧  前置起搏信號的同步心電波形、異步起搏信號、QRST波；

⑨  MIT數據庫中的四類心率不齊的波形，用于檢測心率計對心率不齊的響應；

⑩  可以改變底部寬度的三角波形，測試心率計對不同寬度的R波的響應；

?  配置U盤后可以輸出nstdb，mitbih，ahadb，cudb，sventdb，fibdb，ventdb的波形；

?  多達60多種異常心電波形；

?  選配通過U盤中存儲的異常真實人體心電波形，可以輸出多種單一異常波形，及多種心電異常波形組合波形；

?  選配真實異常波形數據庫，用于驗證更多的真實數據；

?  標配IBP外接電纜接口，輸出電信號，可以直接連接儀器有創壓延長電纜。

H2-2000KUI 的連接

心電設備的連接：

①  監護儀接法：RA-右手（白色），LA-左手（黑色），LL-左腳（紅色），RL-右腳（綠色），C1-C6胸導（棕色）；

②  三導聯接法：RA-右手（白色），LA-左手（黑色），LL-左腳（紅色）；

     或者采集導聯為Ⅱ時：RA-右手（白色），LL-左腳（紅色），RL-（參考地、反饋點）；

     或者采集導聯為Ⅰ時：RA-右手（白色），LA-左手（黑色），RL-（參考地、反饋點）；

③  兩導聯接法：采集導聯為Ⅱ時請連接RA-LL，采集導聯為Ⅰ時請連接RA-LA；

④  歐標對應接法：L-LA R-RA RL(N) F-LL

心電信號的注意事項

①  心電模擬儀可以對心電類設備進行定標，定標導聯僅僅限于Ⅱ，即RA-LL端輸出的信號幅度，連接心電設備的RA導聯至模擬儀的RA端，LL導聯至

     模擬儀的LL端，則心電設備采集的信號對應軟件中設置的信號幅度范圍（RA-LL端輸出查分信號對應于軟件設置的幅度參數）；

②  正常的心電波形的波形幅度是固定的幅度，不是具體的幅度值，只代表大致幅度，可以設置0.5、1、2，對應調整波形輸出幅度；

③  如果定標其他導聯時，請按照下列方法進行定標：

      1) Ⅰ導聯定標：請將導聯線RA連接至模擬儀RA端，導聯線LA連接至模擬儀LL端，此時心電設備采集的信號就是Ⅰ導聯的定標信號；

      2) C導聯定標：請將RA、LA、LL并聯后連接至模擬儀RA端，C1或者其他胸導聯連接至模擬儀LL端，此時采集到的C1（或者其他胸導聯）則為標準的定

           標信號；

IBP 設備的連接：

IBP 轉接線雷莫頭端口連接到主機，將另一端直接連接到IBP主機延長電纜上。

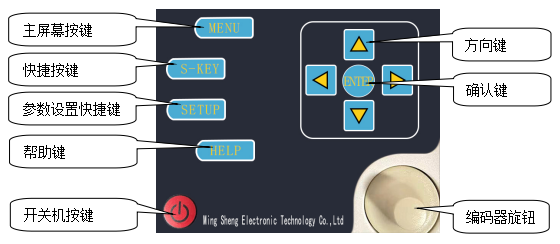

H2-2000KUI 按鍵功能介紹

MENU：主屏幕按鍵，在任意畫面中選擇此按鍵，將返回到功能窗口選擇界面

S-KEY：快捷按鍵，可以設置一個快捷按鍵，快速進入一個功能窗口

SETUP：系統參數設置選擇鍵，用于快速進入系統設置參數窗口

HELP  ：幫助鍵，提示幫助功能

方向鍵：用于調整光標的位置，及時更改參數

ENTER ：回車鍵即確認鍵，確認更改參數或者進入返回到某一窗口

編碼器：左轉，右轉，確認3個功能按鍵，用于快速選擇窗口及參數，確認后快速更改參數內容

                                 H2-2000KUI 有創壓部分參數

                               H2-2000KUI 心電部分參數

 上述表格中的幅度范圍為II導聯對應輸出

H2-2000KU

H2-2000KUI 操作手冊

H2-2000KUI 有創壓+心電信號模擬儀視頻講解
