儀器特點及性能介紹

       H2-1000S增強型血氧模擬儀是徐州銘昇公司專業開發的一款便攜式的，用于測量血氧飽和度類產品開發及檢測的信號模擬工具，

由于其可以產生不同曲線、不同脈搏幅度的光學信號，是開發測量血氧類產品的必備首選工具，其具有寬廣的信號幅度范圍，可以模擬

出多種強度、頻率的血氧類信號，是開發測量血氧類產品的重要工具，可用于測試市場上成熟產品的性能極限參數，用于開發血氧類產

品提供依據。本模擬儀同時具有對血氧測量產品的檢測功能，用于檢測血氧類產品的各項參數指標是否可以到達國家標準要求。后續章

節將詳細介紹檢測過程中的設置等。

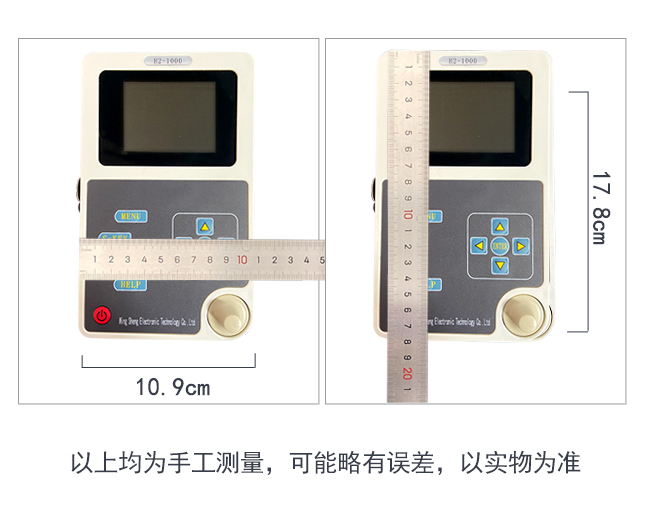

尺寸重量說明（以下均為手工測量，可能略有誤差，具體以實物為準）

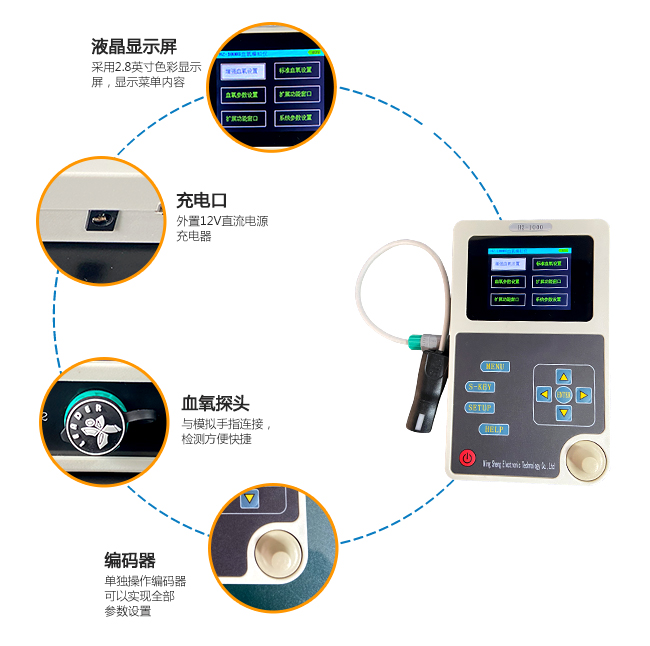

H2-1000S 特點如下：

★  內置4節18650大容量鋰電池，電源管理模塊，在使用過程中保證電源穩定、低干擾的輸出、外置9V直流電源充電器。

★  采用菜單式操作，參數更改簡單、方便、快捷，方便用戶設置。

★  采用2.8英寸色彩液晶顯示屏，顯示菜單內容。

★  簡單的按鍵操作，菜單管理，使用簡單方便，另外提供了快捷按鍵，在開發過程中可以一鍵快速設置功能。

★  內置中英文的設置說明，輕松了解設置內容。

★  配備編碼器操作，全部功能操作一個編碼器就可以全部完成。

★  本模擬儀為透射式血氧光學模擬儀器。

★  標配U盤，可編輯回放U盤內容。

H2-1000S性能參數：

★  血氧飽和度模擬范圍：

     0.0%-100.0%，初始值98.0%

     100.0%-71.0%，誤差≤1%；70.9%-35.0%，誤差≤2%；34.9%-0.0%，誤差≤3%

★  脈率模擬范圍：

     10bpm-500bpm，  步長為 1bpm，誤差≤1bpm     初始值80bpm

★  曲線選擇：

     OxiMax，MASIMO，MASIMO1，MASIMO2，BCI，NELLCOR，PM8000R，iMEC10，EDAN，Creativ，BLT，Comen，

     GoldWay，Philips，GE Dash，ZonDon，Kantai       初始值NELLCOR

★  脈搏信號幅度范圍（PI值）：

     0.04 %-20%    初始值4%

     1.0%-20.0%，步長1.0%；0.1%-1.0%，步長0.1%；0.1%以下分0.04%、0.06%、0.08%三種強度

     弱灌注為脈搏信號幅度小于0.3%時的統稱

     透光強度調整為自動或手動，透光強度調整可以設置為不同類型的手指設置

★  脈搏強度調整范圍：

     血氧100%-81%時， 脈搏強度最高為20.0%；

     血氧80.9%-71.0%時，脈搏強度最高為15.0%；

     血氧70.9%-51.0%時，脈搏強度最高為10.0%；

     血氧50.9%-0.0%時，  脈搏強度最高為8.0%；

★  透光強度調整范圍：

     0-1000，步長 1

★  手指類型：黑拇指，黃拇指，白拇指，黃食指，白食指，黑小指，黃小指，白小指；

★  干擾類型：無，漂移1-漂移12，抖動1，抖動2，抖動3等16種選項；

★  病例選擇：標準心率，心律不齊，心動過速，心動過緩，低血壓，高血壓，肥胖，特殊病例；

★ 可以使用我公司提供的windows編輯軟件編輯合成多種脈搏波形，通過U盤進行波形輸出，通過更改采樣率及幅度值，可模擬多種脈搏波形，用于檢

     測血氧類設備的脈搏波識別算法的兼容性及廣泛性。可以應用此功能，對比于市場上成熟產品來快速完善新產品的定型。此外還提供波形文件存儲格

     式，可以將臨床采集的脈搏波形再次還原為模擬波形用于驗證算法等功能。在此功能處可以更改曲線和血氧數值。如果在此功能上有其它要求，可聯系

     我公司特殊定制。

H2-1000S  按鍵定義說明

H2-1000S的主要操作使用↑上、↓下、←左、→右鍵進行軟件操作,并配備了編碼器，所有的操作可以通過編碼器進行操作，編碼器有3種按鍵狀態，左

轉，右轉，回車按鍵（代表確認）。

通過左右按鍵或者上下按鍵進行菜單項目選擇，選擇確認鍵后，可以使用左、右進行數值更改。

MENU：菜單鍵，在任何界面中，選擇此按鍵將進入菜單設置界面。

S-Key ：可快捷設置血氧飽和度數值組（血氧，脈率，脈搏強度），具體數值在菜單中設置。可用于一鍵直接設置血氧、脈率及脈搏強度值，分別對應

                 菜單中設置的S-Key1和S-Key2對應的數值組。選擇此按鍵后將依次更改S-Key1和S-Key2預定義的的數值。

SETUP ：菜單設置快捷鍵。

HELP    ：幫助鍵，打開幫助說明。

方 向 鍵：用于調整光標的位置，及更改參數。

ENTER ：回車鍵即確認鍵，確認更改參數或進入返回到某一窗口。

編 碼 器：用于軟件界面中的操作，共有3個功能，左轉，右轉，按下（確認）。

開機（關機）鍵：在關機狀態下，長按此按鍵2秒鐘，屏幕顯示內容，儀器開始工作；在儀器工作狀態下，長按此按鍵2秒鐘，屏幕關閉，儀器關機。
